阻火器 |
SLP阻火器

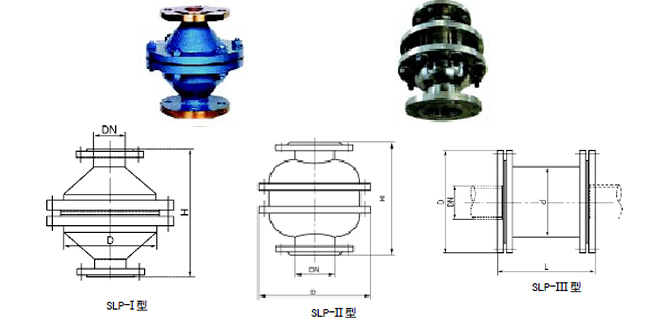

SLP型阻火器是用來阻止管道內易燃氣體或易燃液體蒸氣因意外引燃，火焰沿管道蔓延引起爆炸的安全裝置。廣泛應用于火炬系統、加熱爐燃料氣系統、石油氣體回收系統或其它易燃氣體系統等輸送或排放易燃氣體的管道上，能有效地保證整個系統裝置及使用點的安全運行。  1、SLP—I型阻火器
|
型號 |
公稱直徑DN |
結構尺寸mm |
備注 |
|
D |
H |
|
SLP-1-15 |
15 |
Ф108 |
330 |
設計壓力1.0MPa 設計溫度：<80℃ |
|
SLP-1-20 |
20 |
Ф108 |
334 |
|
SLP-1-25 |
25 |
Ф159 |
338 |
|
SLP-1-32 |
32 |
Ф159 |
372 |
|
SLP-1-40 |
40 |
Ф219 |
376 |
|
SLP-1-50 |
50 |
Ф219 |
376 |
|
SLP-1-65 |
65 |
Ф219 |
456 |
|
SLP-1-80 |
80 |
Ф273 |
458 |
|
SLP-1-100 |
100 |
Ф273 |
462 |
|
SLP-1-125 |
125 |
Ф325 |
490 |
|
SLP-1-150 |
150 |
Ф325 |
506 |
|
材質 |
殼體 |
阻火網 |
|
碳鋼或不銹鋼 |
不銹鋼絲網 | 2、SLP-II型阻火器
|
型號 |
公稱直徑DN |
結構尺寸mm |
備注 |
|
D |
H |
|
SLP-II-25 |
25 |
310 |
170 |
設計壓力1.0Mpa
設計溫度：<200℃ |
|
SLP-II-40 |
40 |
310 |
170 |
|
SLP-II-50 |
50 |
310 |
170 |
|
SLP-II-80 |
80 |
320 |
230 |
|
SLP-II-100 |
100 |
360 |
305 |
|
SLP-II-150 |
150 |
390 |
355 |
|
SLP-II-200 |
200 |
460 |
450 |
|
SLP-II-250 |
250 |
490 |
500 |
|
材質 |
殼體 |
阻火芯 |
|
碳鋼或不銹鋼 |
不銹鋼鋼帶 | 3、SLP-III型阻火器
|
型號 |
公稱直徑DN |
結構尺寸mm |
備注 |
|
L |
d |
D |
|
SLP-III-50 |
50 |
204 |
Ф159 |
Ф280 |
設計壓力1.0Mpa
設計溫度：<100℃ |
|
SLP-III-80 |
80 |
206 |
Ф219 |
Ф335 |
|
SLP-III-100 |
100 |
210 |
Ф273 |
Ф390 |
|
SLP-III-150 |
150 |
218 |
Ф377 |
Ф500 |
|
SLP-III-200 |
200 |
222 |
Ф426 |
Ф565 |
|
SLP-III-250 |
250 |
228 |
Ф480 |
Ф615 |
|
SLP-III-300 |
300 |
234 |
Ф530 |
Ф670 |
|
SLP-III-400 |
400 |
246 |
Ф630 |
Ф780 |
|
材質 |
殼體 |
阻火網 |
|
碳鋼或不銹鋼 |

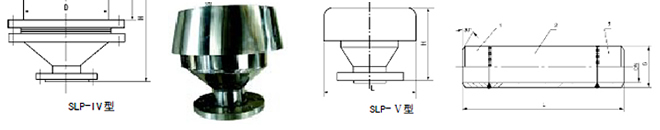

不銹鋼鋼帶 |  4、SLP-IV型阻火器
|
型號 |
公稱直徑DN |
結構尺寸mm |
備注 |
|
L |
d |
D |
|
SLP-IV-200 |
200 |
Ф400 |
770 |
500 |
設計壓力：≤1.0Mpa
設計溫度：< 80°C |
|
SLP-IV-225 |
225 |
Ф400 |
770 |
500 |
|
SLP-IV-250 |
250 |
Ф500 |
820 |
550 |
|
SLP-IV-300 |
300 |
Ф500 |
820 |
550 |
|
SLP-IV-350 |
350 |
Ф600 |
890 |
610 |
|
SLP-IV-400 |
400 |
Ф600 |
890 |
610 |
|
SLP-IV-450 |
450 |
Ф800 |
1015 |
730 |
|
SLP-IV-500 |
500 |
Ф800 |
1175 |
800 |
|
材質 |
殼體 |
阻火網 |
|
Q235-A |
銅絲網 | 5、SLP-V型阻火透氣罩
|
型號 |
L |
H |
|
SLP-V-40 |
180 |
125 |
|
SLP-V-50 |
180 |
155 |
|
SLP-V-80 |
210 |
160 |
|
SLP-V-100 |
250 |
160 |
|
SLP-V-150 |
290 |
175 | 6、SLP-VI(T)型氧氣管道阻火器
氧氣管道阻火器和氧氣管道閥門后阻火器采用特種銅合金和不銹鋼、碳鋼焊接而成。它在氧氣管道中具有阻火特點�？捎行У厍袛嗷鹪�，杜絕管道中燃爆事故的發生，在管道輸氧過程中，愈來愈顯示它的必要性與阻燃的優越性。
注：①1、3材質為oCr18Ni9Ti、1Cr18Ni9Ti或20；
②2材質為T1、T2、TU1、TU2、B10。
|
公稱壓力2.94MPa |
|
規格（mm） |
氧氣管道阻火器型號 |
外形尺寸 |
氧氣管道閥門后阻火器型號 |
外形尺寸 |
|
DN |
SLP-VI |
D |
L |
SLP-VI(T) |
D |
L |
|
15 |
SLP-VI-15 |
18 |
600 |
SLP-VI(T)-15 |
18 |
1600 |
|
20 |
SLP-VI-20 |
25 |
600 |
SLP-VI(T)-20 |
25 |
1600 |
|
25 |
SLP-VI-25 |
32 |
600 |
SLP-VI(T)-25 |
32 |
1600 |
|
32 |
SLP-VI-32 |
38 |
600 |
SLP-VI(T)-32 |
38 |
1600 |
|
40 |
SLP-VI-40 |
45 |
600 |
SLP-VI(T)-40 |
45 |
1600 |
|
50 |
SLP-VI-50 |
57 |
600 |
SLP-VI(T)-50 |
57 |
1600 |
|
65 |
SLP-VI-60 |
76 |
600 |
SLP-VI(T)-65 |
76 |
1600 |
|
80 |
SLP-VI-80 |
89 |
600 |
SLP-VI(T)-80 |
89 |
1600 |
|
100 |
SLP-VI-100 |
108 |
600 |
SLP-VI(T)-100 |
108 |
1600 |
|
125 |
SLP-VI-125 |
133 |
600 |
SLP-VI(T)-125 |
133 |
1600 |
|
150 |
SLP-VI-150 |
159 |
600 |
SLP-VI(T)-150 |
159 |
1600 |
|
200 |
SLP-VI-200 |
219 |
600 |
SLP-VI(T)-200 |
219 |
1700 |
|
250 |
SLP-VI-250 |
273 |
600 |
SLP-VI(T)-250 |
273 |
1700 |
|
300 |
SLP-VI-300 |
325 |
600 |
SLP-VI(T)-300 |
325 |
1700 |
|
350 |
SLP-VI-350 |
377 |
600 |
SLP-VI(T)-350 |
377 |
1700 |
|
400 |
SLP-VI-400 |
426 |
600 |
SLP-VI(T)-400 |
426 |
1700 |
|
|
